搪玻璃反应釜的支撑方式是设备设计、安装和使用中的关键环节，直接影响到设备的稳定性、受力情况、操作便利性以及维护难度。下面为您系统盘点几种主要的支撑方式及其特点。
描述：这是最常用、最标准的支撑方式。支座焊接在反应釜的上封头筒体部位，通常为2个或3个（大型设备为4个），通过地脚螺栓固定在楼板、操作平台或梁上，反应釜呈“悬挂”状态。
优点：
稳定性好，受力均匀，能有效传递载荷至建筑结构。
底部离地，便于底部出料口、放料阀、底搅拌（若有）的安装、操作和维护。
便于反应釜底部保温或伴热层的施工。
缺点：
对安装平台或楼板的承重结构和强度有要求。
不适合直接安装在地面或无承重结构的区域。
适用场景：绝大多数安装在楼面或平台上的搪玻璃反应釜，尤其是需要底部出料的场合。
描述：支座（通常为3或4个）焊接在反应釜的下封头或筒体下部，设备直接“站立”在地面或基础平台上。
优点：
安装简单，无需 overhead 承重结构。
节省空间，对厂房结构要求低。
缺点：
底部空间狭小，不利于出料阀、管道的安装、维护和清洗，且不便于做底部保温。
设备重心较高时，稳定性相对耳式支座稍差（尤其对于细高型设备），可能需要额外的加固。
地面载荷集中，需确保地面有足够的承重能力。
适用场景：小型反应釜（如实验室或中试规模）、低矮型反应釜，或安装在坚固地面一层的场合。
描述：反应釜本身不带支座，而是通过一个独立的刚性金属框架或龙门架来支撑和固定。反应釜通过夹箍或支撑环安装在框架内。
优点：
减震性能好：框架可以设计成具有阻尼结构，有效隔离来自搅拌和物料的振动，对保护脆性的搪玻璃釉层非常有利。
灵活性高：同一框架可能适配多种规格的反应釜，或方便整体移动（如带轮子的框架）。
维护方便：框架设计可为底部和周边留出充足的操作空间。
缺点：
成本较高，占地面积相对较大。
需要专门设计和制造框架。
适用场景：对振动控制要求高的精密反应、需要设备移动或重新布局的场合（如多功能车间）、或大型重型反应釜的辅助支撑。
描述：一个连续的圆筒形或圆锥形裙座焊接在反应釜筒体底部，再通过裙座底部的螺栓环固定在地基上。常见于大型塔器，在搪玻璃反应釜中较少见。
优点：
支撑稳定性极佳，承载能力大，受力均匀。
外观整齐，便于做整体保温和防护。
缺点：
成本高，制造复杂。
底部出料口需从裙座侧面引出，结构复杂。
几乎无法对底部封头进行直接检查和维护。
适用场景：特大型或重型搪玻璃反应/储存设备。
描述：支座直接焊接在反应釜下筒体上，类似于支腿，但支撑点更高。这种结构在搪玻璃釜中应用极少。
优点/缺点：介于支腿式和耳式之间，但仍存在底部操作空间不足的问题，且对筒体局部应力有影响，可能不利于搪玻璃层。
适用场景：特定设计的非标设备，一般不建议用于搪玻璃设备。

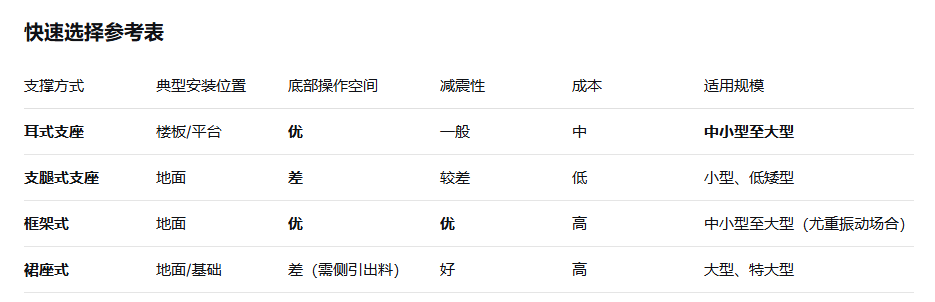

选择支撑方式时，需综合考虑以下因素：
设备尺寸与重量：大型重型设备优先考虑耳式（有平台时）或裙座/框架式；小型设备可用支腿。
安装位置：
有承重楼板/平台 → 首选耳式支座。
坚固地面且无平台 → 考虑支腿式或框架式。
工艺与操作要求：
底部出料、维护频繁 → 耳式支座或框架式（保证底部空间）。
过程振动大（如搅拌剧烈、物料粘度变化大）→ 框架式（减震优势明显）。
需要保温 → 耳式支座便于施工。
设备维护性：耳式和框架式通常提供更好的检修可达性。
成本与结构：支腿式成本最低，安装最简单；框架式和裙座式成本较高，设计制造周期长。
避免局部应力：所有支撑件必须焊接在釜体的碳钢基体上，绝对禁止直接焊接在搪玻璃层上。焊接应在搪烧前完成。
防止振动：搪玻璃层脆性大，不当的振动易导致瓷面爆裂。支撑设计应充分考虑减震，确保运行平稳。
合规性：支撑方式及焊接必须符合压力容器相关设计规范（如GB/T 150, ASME等）以及搪玻璃设备专用标准（如GB/T 25025）。
