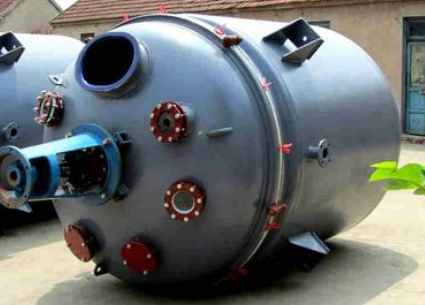

搪玻璃反应罐的应用

　　随着经济的不断发展，行业中对搪玻璃反应罐的实际需求量不断增加，广泛地应用于化工、石油、医药、农药、食品等工业。为了保证搪玻璃设备正常使用，现将其主要性能和安装、使用注意事项说明如下：

　　1、使用压力：0.2---0.4Mpa

　　2、耐酸性：据从事搪玻璃反应罐研发生产的行业专家讲，对各种有机酸、无机酸、有机溶剂均有较好的抗蚀性。如将我厂生产的搪玻璃试样置于20%HCI溶液中煮沸48h，腐蚀速率为0.9g/m2.d（优等品指标为1.0g/m2.d）。

　　3、耐碱性：搪玻璃对碱性溶液抗蚀性较酸溶液差。但将我厂搪玻璃试样置于1N氢氧化钠溶液腐蚀，试验温度80℃时间48h。腐蚀速率为6.76g/m2.d（优等品指标为7.0g/m2.d）。

　　4、操作温度：搪瓷搅拌设备加热和冷却时，应缓慢进行。我厂制造的搪玻璃设备使用温度为0－200℃，耐温急变性≥200℃。

　　5、瓷层厚度：玻璃设备的瓷层厚度0.8-2.0mm，搪玻璃设备附件的瓷层厚度0.6-1.8mm。

　　6、耐压电：搪玻璃具有良好的绝缘性，当搪玻璃在规定厚度内用20KV高频电火花检查瓷层时，高频电火花不能击穿瓷层。

　　7、耐冲击性：玻璃层的内应力越小，弹性越好，硬度越大，抗弯抗压强度越高，则耐冲击就越好。我厂之玻璃层在规定厚度内，用直径30mm，重量112g钢球冲击时，其冲击功为282×10-3J（优等品指标为260×10-3J）。
